关于晶体谐振器的晶振术语解说
晶体谐振器(MHz 带晶体谐振器)
石英材料利用温度特性良好的厚度切变振动的谐振器。产生频率的作用，具有稳定、抗干扰性能良好的特点，广泛应用于各种电子产品中。
下面是关于晶体谐振器的术语解说
1. 基波晶体谐振器：设计为以规定的振动模式振荡最低谐波次数(1st)的晶体谐振器
2. 谐波晶体谐振器：设计为已高次(3rd、5th、7th)振动模式振荡的晶体谐振器
3. 谐波次数：按规定的振动模式，已基波振动为1，对存在的谐波振动依次增大的整数
4. 振动模式：由切割角度等决定的晶体片的机械振动姿态，存在厚度切变振动以及弯曲振动等
5. 公称频率：晶体谐振器中信频率的公称值
6. 负载电容：值的是决定晶体的共振频率的实质外部电容，如果该值小，容易收到电路一侧变化的影响，从而导致频率稳定度恶化
7. 激励电平：是晶体谐振器的负载条件，按照施加在晶体片上的电流或电力规定，若将电流设为I、串联电阻设为R1，则电力P通过P=I2·R1表达
8. 串联电阻：串联共振频率下的晶体谐振器的电阻值
9. 频率公差：是与常温(25℃)下公称频率之间的偏差，按百万分率（x10-6）表达
10. 频率温度特性：是百万分率（x10-6）表达与标准温度下频率之间的偏差时，运行温度范围内的最大值
11. 频率长期老化：在规定的条件下运行晶体谐振器，当时间经过时的频率变化量
12. 运行温度范围：晶体谐振器在规定的公差内运行的温度范围
13. 保存温度范围：可以确保不会导致单个晶体谐振器性能老化以及损伤的情况下保存的温度范围
14. 顶点温度：描绘2次曲线的频率——温度特性的顶点部分温度。如果此温度位于常用范围，则可以期待稳定的运行
15. 二次温度系数：表达频率——温度特性的2次曲线温度系数
16. 引线成型类型：对晶体谐振器的引线进行弯曲加工后的类型

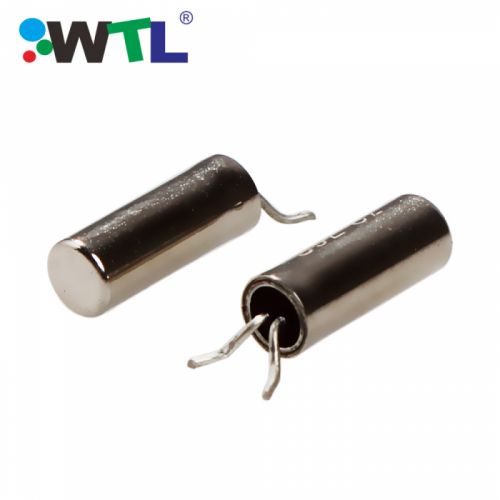

17. 圆筒类型：圆筒状结构的晶体谐振器，一般值得是khz带谐振器的形状

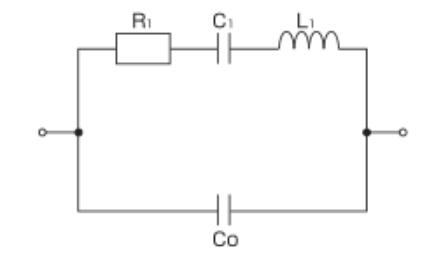

18. 晶体谐振器的等效电路：在晶体谐振器的共振点附近，通过将谐振器的端子间电容(Co)与串联电感(L1)、串联电容(C1)、串联谐振器的尺寸越小，R1和L2的平均值就越大
以上是晶体谐振器专业术语解读，维拓精电科技20年行业专业工程师为您答疑解惑。
